Brilon 52100321

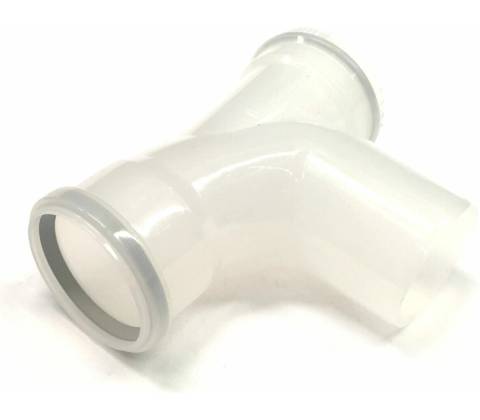

Koleno plastové 87° s kontrolním otvorem DN 80 mm Brilon (PPs) | Kód 52100321

Jednosložkové plastové revizní koleno 87° o dimenzi DN 80 mm od dodavatele Brilon (objednací kód 52100321) představuje klíčový funkční prvek pro jednovrstvé spalinové trasy a vložkování komínů u plynových kondenzačních kotlů. Slouží k bezpečné změně směru kouřovodu ze svislého na vodorovný a současně plní funkci zákonem předepsaného revizního a kontrolního bodu spalinové cesty.

Koleno je vyrobeno z vysoce kvalitního polypropylenu (PPs), který se vyznačuje stoprocentní odolností vůči kyselému kondenzátu, teplotním výkyvům i mechanickému opotřebení. Integrovaný kontrolní otvor je opatřen přesným šroubovacím uzávěrem s kvalitním těsněním, což servisním technikům a kominíkům umožňuje snadnou vizuální kontrolu stavu potrubí, mechanické čištění usazenin i zavedení měřicí sondy analyzátoru spalin bez nutnosti rozebírání spalinové cesty. Úhel 87° vytváří normovaný 3° spád směrem ke kotli, čímž zajišťuje plynulý odtok agresivního kondenzátu a zamezuje jeho hromadění v koleni.

Pro koho a do jakých instalací je revizní koleno ideální:

• Komínové šachty a vymetací prostory: Ideální umístění v prostoru komínových revizních dvířek nebo v sopouchu pro snadný přístup při pravidelných kontrolách.
• Jednosložkové trasy DN 80: Přímé napojení na pevné plastové trubky Brilon PPs v komínovém průduchu i v interiéru kotelny.
• Oddělené systémy odkouření (2× DN 80): Servisní prvek na samostatné spalinové větvi po rozdělení biaxiálním adaptérem.
• Kondenzační plynové kotle: Určeno pro značky Baxi, De Dietrich, Viessmann, Vaillant, Protherm, Bosch, Buderus a další se spalinovodem DN 80.

Proč zvolit revizní koleno Brilon DN 80 × 87° (kód 52100321):

• Integrovaný kontrolní otvor: Rychlá revize, revizní zprávy kominíků a servisní měření bez demontáže potrubí.
• Předepsaný 3° spád (úhel 87°): Zaručuje plynulý návrat agresivního kondenzátu do odtoku v kotli.
• Kyselinovzdorný polypropylen (PPs): Těžce vznětlivý plast garantující dlouhou životnost i v trvalém styku s kyselými spalinami.
• Spolehlivé těsnění: Hrdlový spoj i revizní víčko jsou osazeny odolnými elastomerovými těsněními EPDM pro přetlakový provoz třídy P1.
• Minimální hydraulický odpor: Hladká vnitřní geometrie zajišťuje optimální proudění spalin bez víření.

Montážní doporučení a revizní zásady:

• Koleno orientujte tak, aby byl šroubovací revizní otvor snadno přístupný pro obsluhu a manipulaci s měřicí technikou.
• Před zasunutím navazující trubky do hrdla naneste na těsnicí břit silikonový montážní kluzný prostředek (nepoužívejte minerální oleje).
• Trubku v hrdle povytáhněte o 2–3 mm zpět, aby byla zachována dilatační mezera pro tepelnou roztažnost plastu.
• Po provedení kontroly či čištění vždy pečlivě dotáhněte revizní šroubovací víčko a ověřte správné usazení jeho vnitřního těsnění.

Technické parametry:

• Dodavatel / Značka: Brilon
• Typ systému: Jednosložkový plastový systém pro odtah spalin (PPs)
• Objednací kód (SKU): 52100321
• Jmenovitá dimenze: DN 80 mm
• Úhel kolena: 87° (zajišťuje sklon 3° pro odtok kondenzátu)
• Provedení: Hrdlové se zásuvným spojem a integrovaným revizním otvorem se šroubovacím uzávěrem
• Materiál: Polypropylen PPs (kyselinovzdorný, těžko vznětlivý)
• Těsnění: EPDM břitové těsnění v hrdle + těsnění víčka
• Tlaková třída: P1 (přetlakový provoz do 200 Pa)
• Maximální teplota spalin: 120 °C
• Určení: Odtah spalin pro plynové kondenzační kotle

Často kladené otázky (FAQ): • Lze tímto otvorem měřit emise analyzátorem spalin?

Ano, po odšroubování revizního víčka lze do spalinového toku zavést odběrovou sondu analyzátoru kouřových plynů pro seřízení hořáku kotle. • Proč má koleno úhel 87° a nikoliv přesných 90°?

Úhel 87° automaticky nastavuje normovaný tříúhlopříčný spád 3° směrem ke kotli, takže kondenzát stéká zpět do spotřebiče a nezůstává stát v horizontálním vedení. • Jak je zajištěna plynotěsnost revizního otvoru?

Víčko revizního otvoru je opatřeno masivním závitem a vnitřním profilovaným elastomerovým těsněním, které při dotažení zaručuje plnou plynotěsnost i vodotěsnost v přetlakové třídě P1.
